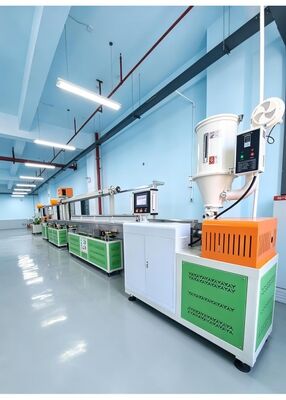

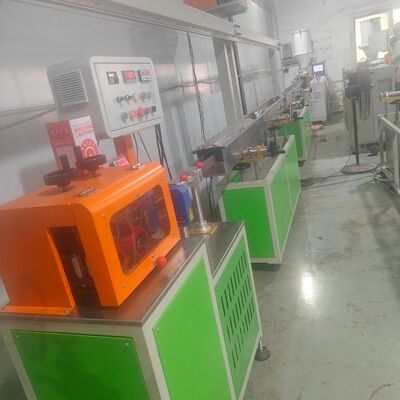

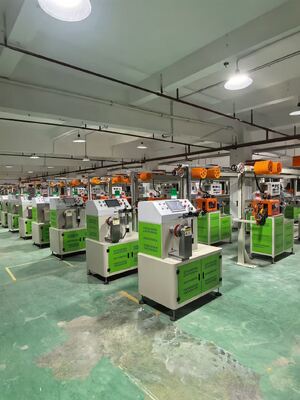

PFES3D-45 3D Printing Filament Consumables Single Color Extruding Machine Extruder Production Line เครื่องผลิตเครื่องขีดขีดขีด

             เครื่องอัดรีดเส้นพลาสติก 3 มิติ PFES3D-45 เครื่องผลิตเส้นพลาสติกแบบสีเดียว

     เครื่องอัดรีดเส้นพลาสติกสำหรับเครื่องพิมพ์ 3 มิติ เหมาะสำหรับผลิต ABS, PLA, PC, PA, PET, PETG, PEI, PVA, PEEK และวัสดุ 3 มิติอื่นๆ ด้วยคุณสมบัติความคลาดเคลื่อนคงที่และการพันที่เรียบร้อย เครื่องอัดรีดเส้นพลาสติกนี้ประหยัดสำหรับการผลิตจำนวนมาก
      พื้นที่การใช้งาน: การพิมพ์ 3 มิติเป็นเทคโนโลยีการพิมพ์ล่าสุด ด้วยความต้องการเครื่องพิมพ์ 3 มิติที่เพิ่มขึ้น เส้นพลาสติกสำหรับการพิมพ์ 3 มิติมีศักยภาพทางการตลาดสูงและส่วนใหญ่ใช้ในเครื่องพิมพ์ 3 มิติ เราผลิตเส้นพลาสติกสำหรับการพิมพ์ 3 มิติ เช่น ABS, PLA, PETG และ TPU โดยมีเส้นผ่านศูนย์กลางตั้งแต่ 1.75 ถึง 3.0 มม. ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางสามารถควบคุมได้ภายใน ±0.03 มม. และความเร็วในการอัดรีดอยู่ระหว่าง 30 ถึง 180 เมตรต่อนาที ทำให้มั่นใจได้ว่าเส้นพลาสติกจะเรียงตัวอย่างเป็นระเบียบ
พารามิเตอร์ทางเทคนิคหลัก: 2.1 เส้นผ่านศูนย์กลางสกรู: Ø45 มม. 2.2 อัตราส่วนความยาวต่อเส้นผ่านศูนย์กลาง (L/D): 28:1 2.3 ความเร็วสกรู: 0–100 รอบต่อนาที (ควบคุมความเร็วด้วยความถี่แปรผันอัตโนมัติ) 2.4 ปริมาณการอัดรีด: 25–30 กก./ชม. 2.5 ความเร็วสายการผลิต: 30–180 ม./นาที (พร้อมการจัดแนวเส้นที่เรียบร้อย) 2.6 ความสูงศูนย์กลาง: 1.1 เมตร (ปรับขึ้น ลง ซ้าย และขวาได้) 2.7 ขนาดสายการผลิต: ยาว 15 ม. × กว้าง 2.5 ม. × สูง 2.5 ม. 2.8 แรงดันไฟฟ้าสามเฟส: 380 V, 3 เฟส, 50 Hz 2.9 กำลังไฟฟ้ารวม: 50 กิโลวัตต์; การใช้พลังงานเฉลี่ยจริง: 20 กิโลวัตต์-ชั่วโมง/ชั่วโมง
ข้อกำหนดของโรงงาน: 3.1 ขนาดโรงงาน (ย × ก × ส): 25 ม. × 5 ม. × 3.5 ม. (แนะนำพื้นที่ขั้นต่ำ 300 ตารางเมตรขึ้นไป พื้นต้องเรียบ) 3.2 อุณหภูมิ ≤ 50 °C, ความชื้น ≤ 95 เปอร์เซ็นต์ 3.3 แหล่งจ่ายไฟ: ระบบสายไฟห้าเส้นสามเฟส (คือ สายไฟมีไฟ 3 เส้น, สายกลาง 1 เส้น และสายดิน 1 เส้น), 380 V, 50 Hz 3.4 โรงงานต้องมีถังน้ำหล่อเย็นขนาด 2 ลูกบาศก์เมตร, เครื่องอัดอากาศ, น้ำมันเกียร์ และสายเคเบิล 5 แกน



เครื่องอัดรีดสกรูเดี่ยว PFES3D-45:
กำลังไฟความร้อน: 10 กิโลวัตต์;
กำลังพัดลม: 0.5 กิโลวัตต์;
กำลังมอเตอร์: 11 กิโลวัตต์;
ถังอบแห้ง: 6.75 กิโลวัตต์;
หัวฉีดอัดรีด: 2 กิโลวัตต์;
ถังน้ำควบคุมอุณหภูมิ: 12.5 กิโลวัตต์;
ถังน้ำหล่อเย็น: 0.9 กิโลวัตต์;
เครื่องเป่าลมร้อน: 0.75 กิโลวัตต์;
ชุดดึงสายแบบลูกกลิ้งคู่: 1.5 กิโลวัตต์;
เครื่องวัดเส้นผ่านศูนย์กลางเลเซอร์สองทิศทาง - ชั้นวางเส้นลวด: 0.4 กิโลวัตต์;
เครื่องพันแกนเดี่ยวเซอร์โว: 2 กิโลวัตต์;
กำลังไฟฟ้ารวมของอุปกรณ์: ประมาณ 50 กิโลวัตต์;
การใช้ไฟฟ้าในการผลิตปกติ: ประมาณ 10–15 กิโลวัตต์

เอกสารข้อมูลจำเพาะอุปกรณ์

I. ถังอบแห้งสแตนเลส 50 กก.: 1 หน่วย
1. ความจุ: 50 กก.
2. กำลังไฟความร้อน: 6 กิโลวัตต์
3. กำลังพัดลม: 0.75 กิโลวัตต์
4. น้ำหนัก: 90 กก.
5. มีการออกแบบท่อลมร้อนโค้งที่เป็นเอกลักษณ์เพื่อป้องกันไม่ให้ผงตกค้างสะสมที่
ฐานขององค์ประกอบความร้อน ซึ่งอาจทำให้เกิดการเผาไหม้
6. ถังและส่วนประกอบภายในทั้งหมดทำจากสแตนเลส
7. ถังสามารถถอดออกจากฐานได้ ทำให้ทำความสะอาดง่ายและเปลี่ยนวัสดุได้อย่างรวดเร็ว
8. ติดตั้งตัวควบคุมอุณหภูมิแบบแสดงค่าเบี่ยงเบนสัดส่วนเพื่อการควบคุมอุณหภูมิที่แม่นยำ
ระบบป้องกันความร้อนเกินสองชั้นช่วยลดความเสี่ยงของอุบัติเหตุ
ที่เกิดจากความผิดพลาดของมนุษย์หรือความล้มเหลวทางกล

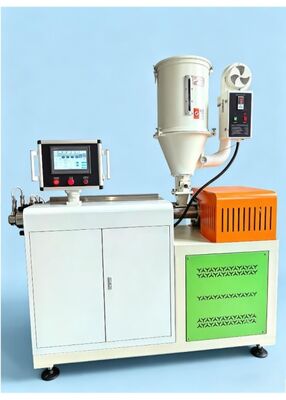

II. เครื่องอัดรีดเส้นพลาสติกสีเดียว PFES3D-45: หนึ่ง
ชุด
1. เส้นผ่านศูนย์กลางสกรู: Ø45 มม.
2. อัตราส่วนความยาวต่อเส้นผ่านศูนย์กลาง (L/D): 28:1
3. ประเภทสกรู: อเนกประสงค์สำหรับ PLA, PEDG, ABS และ TPU
4. สกรูและกระบอกสูบผลิตจากเหล็กไนไตรด์ 38CrMoAlA คุณภาพสูง
และผ่านกระบวนการไนไตรด์ ความแข็งของไนไตรด์: สกรู ≥
740 HV; กระบอกสูบ ≥ 940 HV. ความลึกของไนไตรด์: สกรู
0.4–0.6 มม., กระบอกสูบ: 0.6–0.7 มม.; ความเปราะ
เกรด 2 ในทั้งสองกรณี
5. ตัวเรือนทำจากเหล็กหล่ออัลลอยด์ พื้นผิวสัมผัสระหว่างตัวเรือนด้านบนและด้านล่างได้รับการ
เจียระไนอย่างแม่นยำ เฟืองทำจาก 40Cr และผ่านการอบคืนตัว
การอบอ่อน และการชุบแข็ง ตามด้วยการเจียระไนหน้าเฟือง
ส่งผลให้ความขรุขระของพื้นผิวอยู่ที่ Ra 0.8. เฟืองมีการดูดซับแรงกระแทก
ทนทานต่อการสึกหรอ และมีเสียงรบกวนต่ำ
6. กระปุกเกียร์: กระปุกเกียร์ (Bruker)
7. กำลังมอเตอร์: มอเตอร์ 11 กิโลวัตต์
8. วิธีการควบคุม: ควบคุมความถี่แปรผัน (Haipumonte)
9. โซนควบคุมอุณหภูมิ: 1.8 กิโลวัตต์ × 6 โซน
10. โซนทำความเย็น: 120 วัตต์ × 4 โซน
11. แหวนทำความร้อน: แหวนทำความร้อนสแตนเลส
12. รีเลย์โซลิดสเตท: Yangming
13. PLC: Xinjie – 1 ชุด
14. โมดูลควบคุมอุณหภูมิ: Xinjie – 1 ชุด
15. กล่องควบคุมแบบคานยื่นอลูมิเนียมอัลลอยด์: 1 หน่วย

III. แม่พิมพ์อัดรีดความแม่นยำ S136: หนึ่งชุด

1. วัสดุแม่พิมพ์: S136, ขัดเงา

2. ทางวิ่งสั้นไม่มีมุมอับ ผลิตภัณฑ์สำเร็จรูปมีพื้นผิวเรียบ

ไม่มีตำหนิ เช่น จุดดำ และมีความแม่นยำของมิติที่แม่นยำ

3. ติดตั้งหัวฉีดขนาด 2.5 × 3.0: หนึ่งชุดแต่ละชุด

4. หัวฉีดสามารถปรับแต่งได้ตามความต้องการของลูกค้า



IIII. ถังน้ำร้อนสแตนเลส 304: 1 ชุด

1. ความยาว: 4 ม.

2. ความยาวถังน้ำร้อน: 2 ม.

3. ความยาวถังน้ำอุ่น: 2 ม.

4. วัสดุถัง: สแตนเลส 304, ความหนา: 1.5 มม.

5. โครงฐานถัง: 1 หน่วย (เคลือบผง)

6. วัสดุ: เหล็ก Q235 (เชื่อม)

7. ระบบหมุนเวียนน้ำร้อนสแตนเลส 304: 2 ชุด

8. กำลังปั๊มน้ำสแตนเลส: 120 วัตต์ × 2 หน่วย (New Territories)

9. ชุดทำความร้อน: 1 ชุด

10. กำลังไฟความร้อน: 12 กิโลวัตต์

11. ล้อเลื่อนพร้อมเบรก: 4

12. เกจวัดอุณหภูมิแบบหน้าปัดอนาล็อก: 2

13. ติดตั้งปลอกสายเคเบิลเซรามิก



V. ถังน้ำเย็นสแตนเลส 304: หนึ่งชุด

1. ความยาวถัง: 4 ม.

2. วัสดุถัง: สแตนเลส 304, ความหนา: 1.5 มม.

3. โครงฐานถัง: 1 หน่วย (เคลือบผง)

4. วัสดุ: เหล็ก Q235 (เชื่อม)

5. ระบบหมุนเวียนน้ำเย็นสแตนเลส 304: 1 ชุด

6. กำลังปั๊ม: 120 วัตต์ × 1 หน่วย (New World)

7. เครื่องเป่าลมสองขั้นตอน: 1 หน่วย (เครื่องอัดอากาศต้องจัดหาโดยลูกค้า)

8. ติดตั้งปลอกสายเคเบิลเซรามิก



VI. เครื่องวัดเส้นผ่านศูนย์กลาง: 1 ชุด

1. ยี่ห้อ: Raist

2. ระบบตรวจสอบออนไลน์แบบเรียลไทม์

3. ความแม่นยำในการวัด: 0.001 มม.

ช่วงการวัด: 0.200 มม.–10.00 มม.


VII. ชุดดึงสายแบบลูกกลิ้งคู่ + เครื่องเป่าลมร้อน: หนึ่งชุด

1. วิธีการดึงสาย: ดึงสายแบบลูกกลิ้งคู่

2. วัสดุลูกกลิ้งดึงสาย: ยางนำเข้า

3. วิธีการปรับ: ปรับแนวตั้งด้วยสกรูนำสแตนเลส 304

4. วิธีการขับเคลื่อน: ขับเคลื่อนด้วยสายพานซิงโครนัส

5. กำลังฉุด: มอเตอร์เซอร์โว 1.5 กิโลวัตต์

6. การควบคุมความเร็ว: ควบคุมด้วย PLC

7. ความเร็วในการฉุด: 0–300 ม./นาที

8. ชุดเป่าลมร้อนแรงดันสูง 0.75 กิโลวัตต์


VIII. ชั้นวางเส้นลวดแนวนอนยาว 8 เมตรพร้อมเครื่องนับเมตร: หนึ่ง

ชุด

1. ความยาวชั้นวาง: 8 ม.

2. ความสูง: 1.97 ม.

3. แกนม้วนเก็บเส้นลวด: แกนม้วนเก็บเส้นลวด ABS, 11 + 12 ชิ้น

4. ความยาวเก็บเส้นลวด: 150 ม.

5. มอเตอร์เกียร์ 400 กิโลวัตต์

6. ผงแม่เหล็กแกนคู่ 2.5 กก.


เครื่องนับเมตรความแม่นยำสูง

VIIII. เครื่องพันแกนเดี่ยวเซอร์โว: 1 ชุด

1. ตัวหยุดแกนม้วน: 1 ชุด

2. มอเตอร์สเต็ปเปอร์ตำแหน่ง: 1 ชุด

3. วิธีการควบคุมตำแหน่ง: ควบคุมด้วยมอเตอร์สเต็ปเปอร์ Leisi

4. มอเตอร์เซอร์โวแกนหมุน 1.5 กิโลวัตต์: 1 ชุด

5. วิธีการควบคุมแกนหมุน: ควบคุมด้วยเซอร์โว

6. ฟังก์ชันเปลี่ยนแกนม้วนแบบนิวแมติก สามารถพันแบบไม่ใช้แกนม้วนได้

7. สัญญาณเตือนอัตโนมัติและปิดเครื่องเมื่อถึงความยาวที่ตั้งไว้ พร้อมระบบปิดเครื่องเมื่อเส้นลวดขาดเพิ่มเติม

8. การวางเส้นลวดที่มั่นคงพร้อมความเสถียรที่ยอดเยี่ยม

9. ใช้งานร่วมกับแกนม้วนวัสดุที่มีน้ำหนัก 1–5 กก.


ติดตั้งฟังก์ชันจัดเก็บข้อมูลจำเพาะแกนม้วนวัสดุ

เครื่องซีลสุญญากาศ 400 กรัม

VV. เครื่องผสมสี 50 กก.

VVI. เครื่องอบ 100 กก. + เครื่องป้อนวัสดุ: 1 หน่วย
