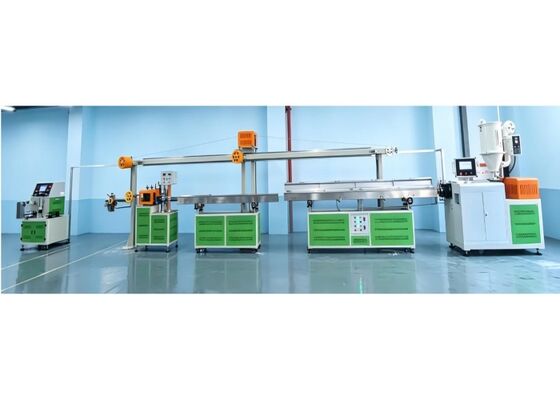

สายการผลิตเครื่องอัดรีดเส้นใยการพิมพ์ 3 มิติสีเดียว PFES3D-45 ABS/PLA

              สายการผลิตเครื่องรีดเส้นพลาสติกสีเดียวสำหรับวัสดุเส้นใย 3 มิติ PFES3D-45 ABS/PLA

      ขอบเขตการใช้งาน: การพิมพ์ 3 มิติเป็นเทคโนโลยีการพิมพ์ล่าสุด ด้วยความต้องการเครื่องพิมพ์ 3 มิติที่เพิ่มขึ้น เส้นใยสำหรับการพิมพ์ 3 มิติมีศักยภาพทางการตลาดสูงและส่วนใหญ่ใช้ในเครื่องพิมพ์ 3 มิติ เราผลิตเส้นใยสำหรับการพิมพ์ 3 มิติเป็นหลัก เช่น ABS, PLA, PETG และ TPU โดยมีเส้นผ่านศูนย์กลางตั้งแต่ 1.75 ถึง 3.0 มม. ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางสามารถควบคุมได้ภายใน ±0.03 มม. และความเร็วในการรีดอยู่ระหว่าง 30 ถึง 180 เมตรต่อนาที ทำให้มั่นใจได้ว่าเส้นใยจะถูกจัดวางอย่างเรียบร้อย
พารามิเตอร์ทางเทคนิคหลัก: 2.1 เส้นผ่านศูนย์กลางสกรู: Ø45 มม. 2.2 อัตราส่วนความยาวต่อเส้นผ่านศูนย์กลาง (L/D): 28:1 2.3 ความเร็วสกรู: 0–100 รอบต่อนาที (ควบคุมความเร็วด้วยความถี่แปรผันอัตโนมัติ) 2.4 ปริมาณการรีด: 25–30 กก./ชม. 2.5 ความเร็วสายการผลิต: 30–180 ม./นาที (พร้อมการจัดเรียงเส้นตรงที่เรียบร้อย) 2.6 ความสูงศูนย์กลาง: 1.1 เมตร (ปรับขึ้น ลง ซ้าย และขวาได้) 2.7 ขนาดสายการผลิต: ยาว 15 ม. × กว้าง 2.5 ม. × สูง 2.5 ม. 2.8 แรงดันไฟฟ้าสามเฟส: 380 V, 3 เฟส, 50 Hz 2.9 กำลังไฟฟ้ารวม: 50 กิโลวัตต์; การใช้พลังงานเฉลี่ยจริง: 20 กิโลวัตต์-ชั่วโมง/ชั่วโมง
ข้อกำหนดของโรงงาน: 3.1 ขนาดโรงงาน (ยาว × กว้าง × สูง): 25 ม. × 5 ม. × 3.5 ม. (แนะนำพื้นที่พื้น 300 ตารางเมตรขึ้นไป พื้นต้องเรียบ) 3.2 อุณหภูมิ ≤ 50 °C, ความชื้น ≤ 95 เปอร์เซ็นต์ 3.3 แหล่งจ่ายไฟ: ระบบสายไฟห้าเส้นสามเฟส (คือ สายไฟมีไฟสามเส้น, สายกลางหนึ่งเส้น และสายดินหนึ่งเส้น), 380 V, 50 Hz 3.4 โรงงานต้องมีถังน้ำหล่อเย็นขนาด 2 ลูกบาศก์เมตร, เครื่องอัดอากาศ, น้ำมันเกียร์ และสายเคเบิล 5 แกน



เครื่องรีดสกรูเดี่ยว PFES3D-45:
กำลังไฟความร้อน: 10 กิโลวัตต์;
กำลังไฟพัดลม: 0.5 กิโลวัตต์;
กำลังมอเตอร์: 11 กิโลวัตต์;
ถังอบแห้ง: 6.75 กิโลวัตต์;
หัวรีด: 2 กิโลวัตต์;
ถังน้ำควบคุมอุณหภูมิ: 12.5 กิโลวัตต์;
ถังน้ำหล่อเย็น: 0.9 กิโลวัตต์;
เครื่องเป่าลมร้อน: 0.75 กิโลวัตต์;
ชุดดึงสายแบบลูกกลิ้งคู่: 1.5 กิโลวัตต์;
เครื่องวัดเส้นผ่านศูนย์กลางเลเซอร์สองทิศทาง - ชั้นวางเส้นลวด: 0.4 กิโลวัตต์;
เครื่องกรอเส้นลวดเซอร์โวสถานีเดียว: 2 กิโลวัตต์;
กำลังไฟฟ้ารวมของอุปกรณ์: ประมาณ 50 กิโลวัตต์;
การใช้ไฟฟ้าในการผลิตปกติ: ประมาณ 10–15 กิโลวัตต์

เอกสารข้อมูลจำเพาะอุปกรณ์

I. เครื่องอบแห้งสแตนเลส 50 กก.: 1 หน่วย
1. ความจุ: 50 กก.
2. กำลังไฟความร้อน: 6 กิโลวัตต์
3. กำลังไฟพัดลม: 0.75 กิโลวัตต์
4. น้ำหนัก: 90 กก.
5. มีการออกแบบท่อลมร้อนโค้งที่เป็นเอกลักษณ์เพื่อป้องกันผงตกค้างสะสมที่
ฐานขององค์ประกอบความร้อน ซึ่งอาจทำให้เกิดการเผาไหม้ได้
6. ถังและส่วนประกอบภายในทั้งหมดทำจากสแตนเลส
7. ถังสามารถถอดออกจากฐานได้ ทำให้ทำความสะอาดง่ายและเปลี่ยนวัสดุได้อย่างรวดเร็ว
8. ติดตั้งตัวควบคุมอุณหภูมิแบบแสดงผลส่วนเบี่ยงเบนสัดส่วนเพื่อการควบคุมอุณหภูมิที่แม่นยำ
ระบบป้องกันความร้อนเกินสองชั้นช่วยลดความเสี่ยงของอุบัติเหตุ
ที่เกิดจากความผิดพลาดของมนุษย์หรือความล้มเหลวทางกล

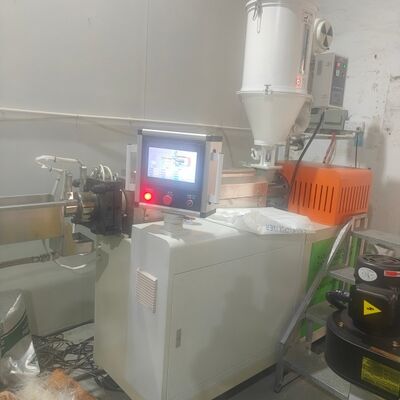

II. เครื่องรีดเส้นใย 3 มิติสีเดียว PFES3D-45: หนึ่ง
1. ความยาวชั้นวาง: 8 ม.
1. เส้นผ่านศูนย์กลางสกรู: Ø45 มม.
2. อัตราส่วนความยาวต่อเส้นผ่านศูนย์กลาง (L/D): 28:1
3. ประเภทสกรู: อเนกประสงค์สำหรับ PLA, PEDG, ABS และ TPU
4. สกรูและกระบอกสูบผลิตจากเหล็กไนไตรด์ 38CrMoAlA คุณภาพสูงและผ่านกระบวนการไนไตรด์ ความแข็งไนไตรด์: สกรู ≥
740 HV; กระบอกสูบ ≥ 940 HV. ความลึกไนไตรด์: สกรู
0.4–0.6 มม., กระบอกสูบ: 0.6–0.7 มม.; ความเปราะ
เกรด 2 ในทั้งสองกรณี
5. ตัวเรือนทำจากเหล็กหล่ออัลลอยด์; พื้นผิวสัมผัสระหว่างตัวเรือนด้านบนและด้านล่างได้รับการ
เจียระไนอย่างแม่นยำ เฟืองทำจาก 40Cr และผ่านการอบคืนตัว
การอบอ่อน และการชุบแข็ง ตามด้วยการเจียระไนหน้าเฟือง
ส่งผลให้ความหยาบผิวอยู่ที่ Ra 0.8. เฟืองมีการดูดซับแรงกระแทก
ทนทานต่อการสึกหรอ และมีเสียงรบกวนต่ำ
6. กระปุกเกียร์: กระปุกเกียร์ (Bruker)
7. กำลังมอเตอร์: มอเตอร์ 11 กิโลวัตต์
8. วิธีควบคุม: ควบคุมความถี่แปรผัน (Haipumonte)
9. โซนควบคุมอุณหภูมิ: 1.8 กิโลวัตต์ × 6 โซน
10. โซนทำความเย็น: 120 วัตต์ × 4 โซน
11. แหวนทำความร้อน: แหวนทำความร้อนสแตนเลส
12. รีเลย์โซลิดสเตต: Yangming
13. PLC: Xinjie – 1 ชุด
14. โมดูลควบคุมอุณหภูมิ: Xinjie – 1 ชุด
15. กล่องควบคุมแบบคานยื่นทำจากอลูมิเนียมอัลลอยด์: 1 หน่วย
III. แม่พิมพ์รีด S136 ความแม่นยำสูง: หนึ่งชุด

1. วัสดุแม่พิมพ์: S136, ขัดเงาเหมือนกระจก

2. ทางวิ่งสั้นไม่มีมุมอับ; ผลิตภัณฑ์สำเร็จรูปมีพื้นผิวเรียบ

ไม่มีตำหนิ เช่น จุดดำ และมีความแม่นยำของมิติที่แม่นยำ

3. ติดตั้งหัวดายขนาด 2.5 × 3.0: หนึ่งชุดต่อหัว

4. หัวดายสามารถปรับแต่งได้ตามความต้องการของลูกค้า

IIII. ถังน้ำร้อนสแตนเลส 304: 1 ชุด



1. ความยาว: 4 ม.

2. ความยาวถังน้ำร้อน: 2 ม.

3. ความยาวถังน้ำอุ่น: 2 ม.

4. วัสดุถัง: สแตนเลส 304, ความหนา: 1.5 มม.

5. โครงฐานถัง: 1 หน่วย (เคลือบผง)

6. วัสดุ: เหล็ก Q235 (เชื่อม)

7. ระบบหมุนเวียนน้ำร้อนสแตนเลส 304: 2 ชุด

8. กำลังปั๊มน้ำสแตนเลส: 120 วัตต์ × 2 หน่วย (New Territories)

9. ชุดทำความร้อน: 1 ชุด

10. กำลังไฟความร้อน: 12 กิโลวัตต์

11. ล้อเลื่อนพร้อมเบรก: 4

12. เกจวัดอุณหภูมิแบบหน้าปัดอนาล็อก: 2

13. ติดตั้งปลอกสายเคเบิลเซรามิก

V. ถังน้ำเย็นสแตนเลส 304: หนึ่งชุด



1. ความยาวถัง: 4 ม.

2. วัสดุถัง: สแตนเลส 304, ความหนา: 1.5 มม.

3. โครงฐานถัง: 1 หน่วย (เคลือบผง)

4. วัสดุ: เหล็ก Q235 (เชื่อม)

5. ระบบหมุนเวียนน้ำเย็นสแตนเลส 304: 1 ชุด

6. กำลังปั๊ม: 120 วัตต์ × 1 หน่วย (New World)

7. เครื่องเป่าลมสองขั้นตอน: 1 หน่วย (เครื่องอัดอากาศลูกค้าต้องจัดหา)

8. ติดตั้งปลอกสายเคเบิลเซรามิก

VI. เครื่องวัดเส้นผ่านศูนย์กลาง: 1 ชุด



1. ยี่ห้อ: Raist

2. ระบบตรวจสอบออนไลน์แบบเรียลไทม์

3. ความแม่นยำในการวัด: 0.001 มม.

ช่วงการวัด: 0.200 มม.–10.00 มม.

VII. ชุดดึงสายแบบลูกกลิ้งคู่ + เครื่องเป่าลมร้อน: หนึ่งชุด


1. วิธีดึงสาย: ดึงสายแบบลูกกลิ้งคู่

2. วัสดุลูกกลิ้งดึงสาย: ยางนำเข้า

3. วิธีปรับ: ปรับแนวตั้งด้วยสกรูนำสแตนเลส 304

4. วิธีขับเคลื่อน: ขับเคลื่อนด้วยสายพานซิงโครนัส

5. กำลังฉุด: มอเตอร์เซอร์โว 1.5 กิโลวัตต์

6. การควบคุมความเร็ว: ควบคุมด้วย PLC

7. ความเร็วฉุด: 0–300 ม./นาที

8. ชุดเป่าลมร้อนแรงดันสูง 0.75 กิโลวัตต์

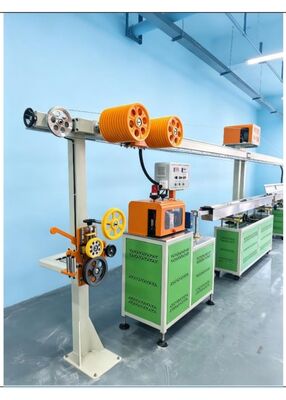

VIII. ชั้นวางเส้นลวดแนวนอนยาว 8 เมตร พร้อมเครื่องนับเมตร: หนึ่ง


ชุด

1. ความยาวชั้นวาง: 8 ม.

2. ความสูง: 1.97 ม.

3. แกนม้วนเส้นลวด: แกนม้วนเส้นลวด ABS, 11 + 12 ชิ้น

4. ความยาวเส้นลวดที่เก็บได้: 150 ม.

5. มอเตอร์เกียร์ 400 กิโลวัตต์

6. ผงแม่เหล็กแกนคู่ 2.5 กก.

เครื่องนับเมตรความแม่นยำสูง

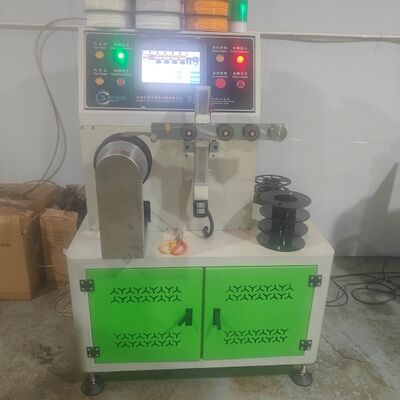

VIIII. เครื่องกรอเส้นลวดเซอร์โวสถานีเดียว: 1 ชุด

1. ตัวหยุดแกนม้วน: 1 ชุด

2. มอเตอร์สเต็ปเปอร์ตำแหน่ง: 1 ชุด

3. วิธีควบคุมตำแหน่ง: ควบคุมด้วยมอเตอร์สเต็ปเปอร์ Leisi

4. มอเตอร์เซอร์โวแกนหมุน 1.5 กิโลวัตต์: 1 ชุด

5. วิธีควบคุมแกนหมุน: ควบคุมด้วยเซอร์โว

6. ฟังก์ชันเปลี่ยนแกนม้วนด้วยระบบลม สามารถกรอแบบไม่ใช้แกนม้วนได้

7. สัญญาณเตือนอัตโนมัติและปิดเครื่องเมื่อถึงความยาวที่ตั้งไว้ พร้อมระบบปิดเครื่องเมื่อเส้นด้ายขาดเพิ่มเติม

8. การวางเส้นลวดที่มั่นคงพร้อมเสถียรภาพที่ยอดเยี่ยม

9. ใช้งานร่วมกับแกนม้วนวัสดุหนัก 1–5 กก.

ติดตั้งฟังก์ชันจัดเก็บข้อมูลจำเพาะแกนม้วนวัสดุ


เครื่องซีลสุญญากาศ 400G

VV. เครื่องผสมสี 50 กก.

VVI. เครื่องอบแห้ง 100 กก. + เครื่องป้อนวัสดุ: 1 หน่วย
